1.11-Describe Wireless Principles

무선랜이란?
- 기존의 유선 LAN과는 달리, 전파(Radio Frequency : RF) 등을 이용하여 Digital Data를 송수신하는 시스템.

- 기존 유선 LAN망의 종단을 무선화하여, 사용자의 편리성을 증대시킨 기술

- WLAN은 유선랜에 비해 보안성, 확장성, 유연성, 이동성, 설치 및 유지보수의 용이성 등의 장점을 제공함과 동시에 투자대비 성능 및 효과가 우수함.

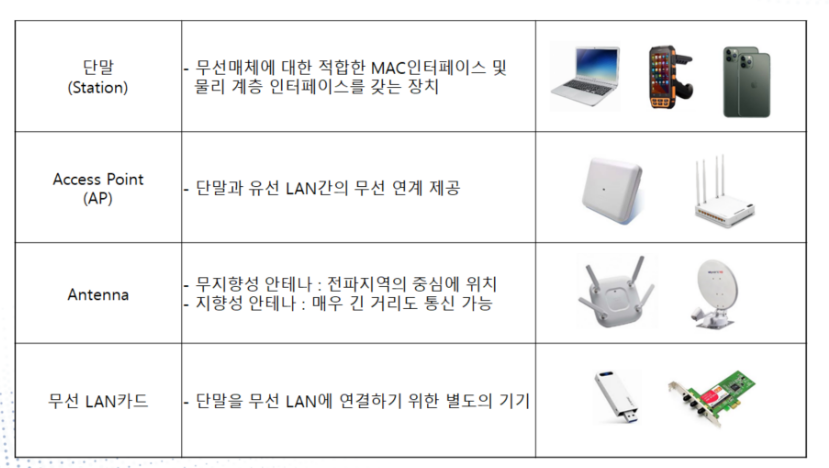

무선랜 구성 요소

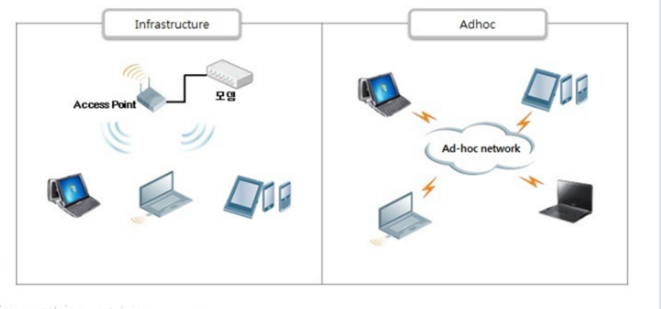

무선랜의 접속 형태

인프라스트럭처(Infrastructure) : 유선으로 연결된 망에 무선 액세스 포인트(Access Point) 또는 무선랜 공유기 등의 네트워크 장비를 이용하여 통신하는 방법

애드훅(Adhoc) : Peer-to-Peer 모드라고도 하며, 무선랜 카드나 USB 타입의 무선랜 어댑터 끼리 연결하여 통신하는 방법

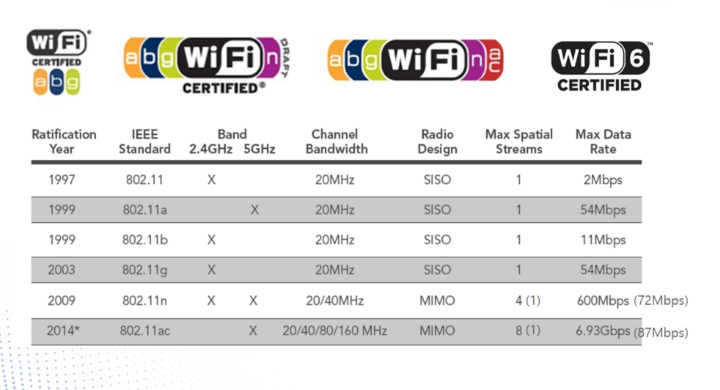

무선랜 표준

Wifi 6 -

https://www.cisco.com/c/en/us/products/collateral/wireless/white-paper-c11-740788.html

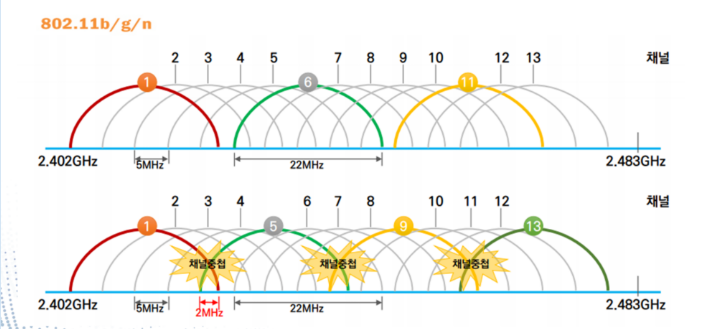

802.11a/b/g : channel 분석(1)

- 2.4Ghz 대역에서 비중첩 채널이 3개, 약간의 중첩을 감안한다면, 4개의 채널까지 사용 가능

* 채널이 중첩되는 영역은 속도 저하 등 품질 문제 발생

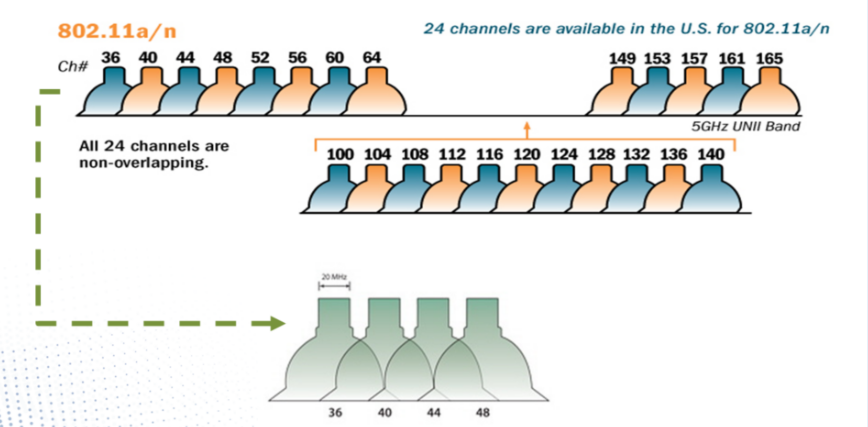

802.11a/b/g : channel 분석(2)

- 5Ghz 대역에서는 중첩되지 않는 24개의 채널을 사용 가능

채널 본딩(Channel Bonding)

인접한 두 채널을 하나의 채널로 묶는 기술(Bonding)

서로 다른 채널을 하나로 묶는 기술( Aggregation)

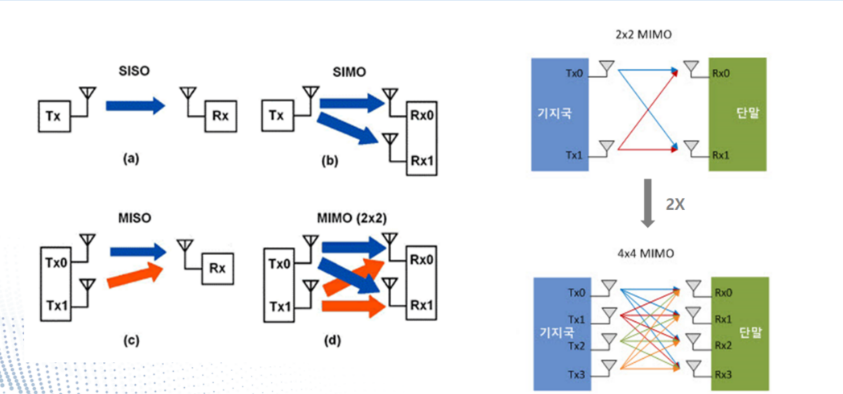

MIMO (Multi Input Multi Output) (1)

다중 송신안테나와 다중 수신안테나를 사용하여 송수신 데이터 효율을 향상 시키는 기술

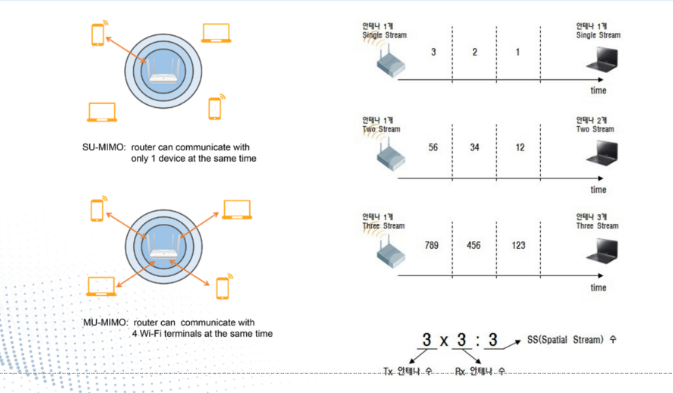

MIMO (Multi Input Multi Output) (2)

다중 송신안테나와 다중 수신안테나를 사용하여 송수신 데이터 효율을 향상 시키는 기술

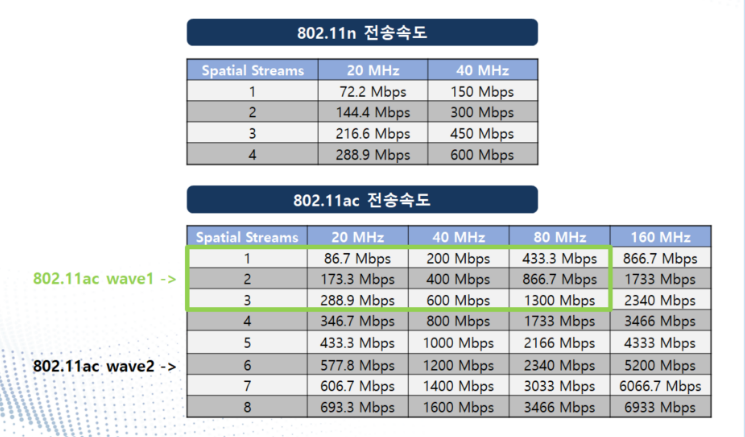

무선 전송속도(802.11n/ac)

전송방식 CSMA/CA

1. CSMA/CA 이란?

- 유선 LAN에서는 프레임 충돌 검출을 전송매체 상의 전위 변화로 쉽게 알 수 있으나,

- 무선 LAN에서는 공기 중 전송매체이어서 충돌 감지가 거의 불가능하기 때문에

- 전송 전에 캐리어 감지를 해보고 일정 시간 기다리며,

- 사전에 가능한 한 충돌을 회피(Collision Avoidance, CA)하는 무선 전송 방식

2. 충돌회피(Collision Avoidance, CA) 작동 방식

- 자신의 데이터를 송신하기 전에 무선매체를 살피고(Listen)

- 회선이 비어있다고 판단되면, (Carrier Sensing)

- 일단 정해진 시간 만큼은 기다리며 (IFS)
- 이때 난수를 발생시키고, 그 값만큼 기다리며, 무선매체가 사용중이면 점차 그 간격을 늘려감

- 즉, 랜덤화한 구분된 시간 후에 전송매체가 미사용으로 판단한 경우에만 전송

3. RTS 프레임, CTS 프레임

- 송신측에서 RTS 프레임을 보내고 CTS 프레임을 받지 못하면, 일정 회수 만큼 RTS를 다시 보내고, 그래도 CTS를 받지 못하면 일정시간 대기 후 다시 RTS를 보냄

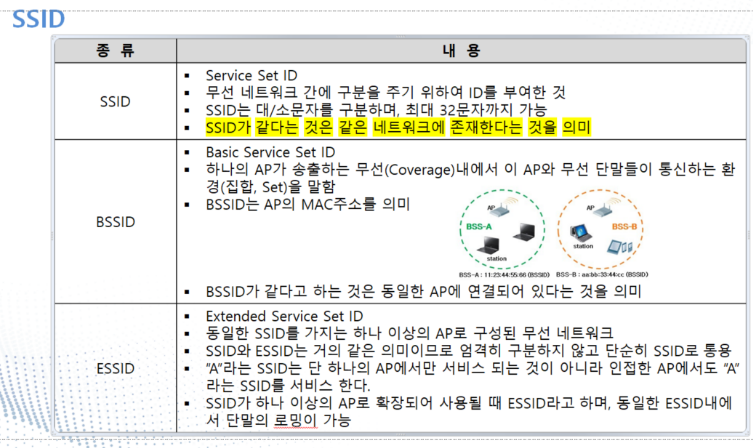

SSID

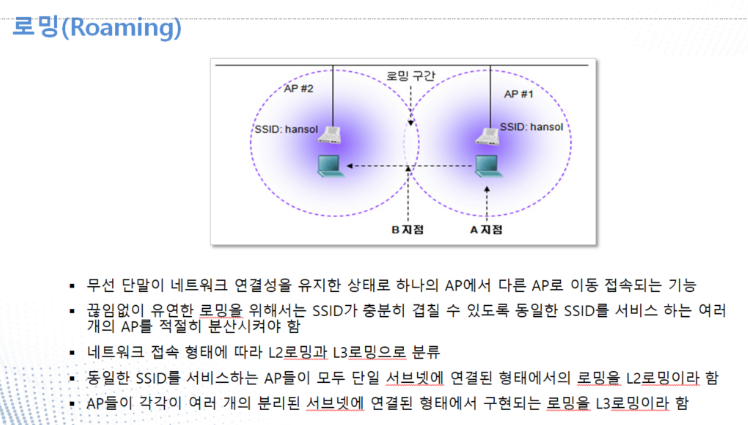

로밍

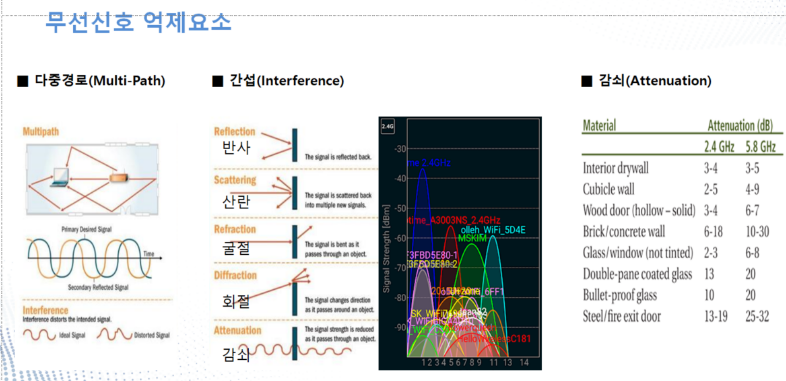

무선신호 억제요소

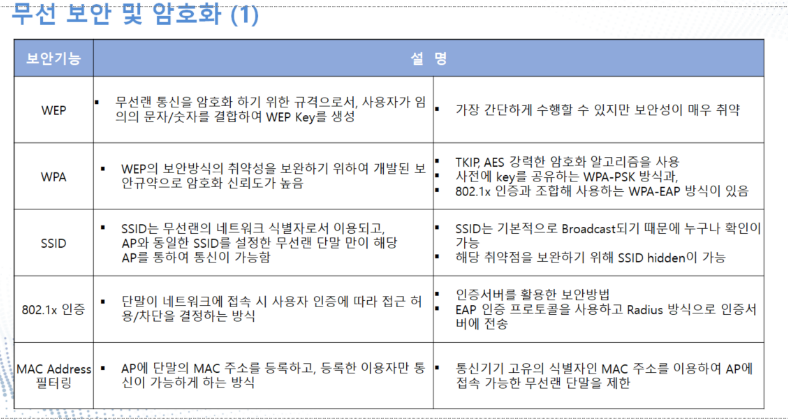

무선 보안 및 암호화(1)

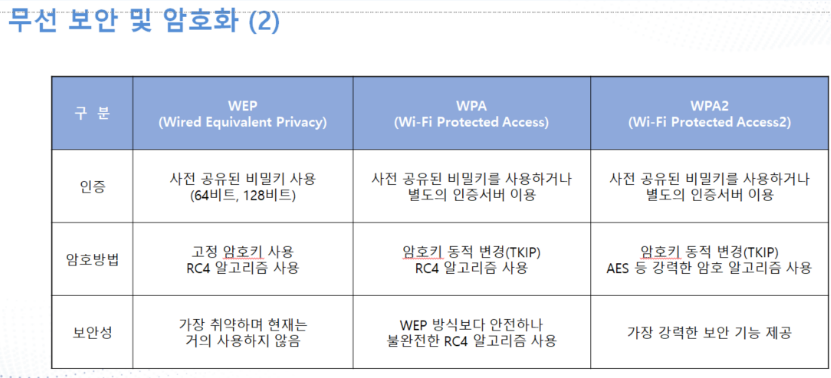

무선 보안 및 암호화(2)

2. 무선 구성

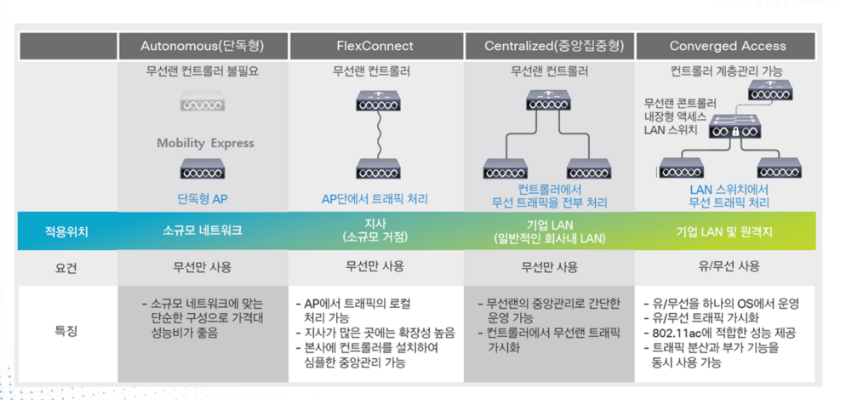

무선 구성 종류

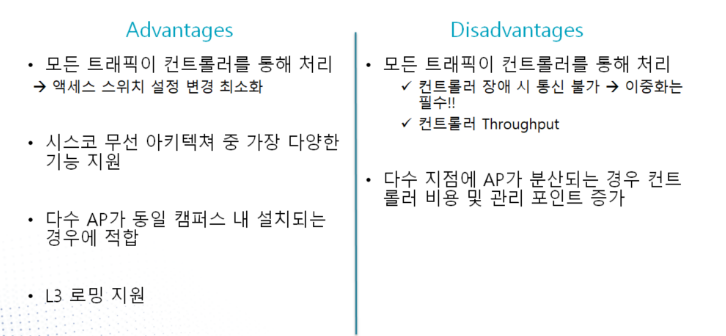

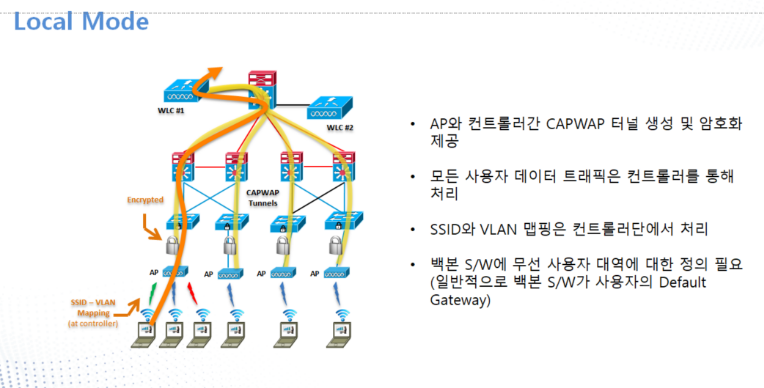

무선 구성 (Local Mode)

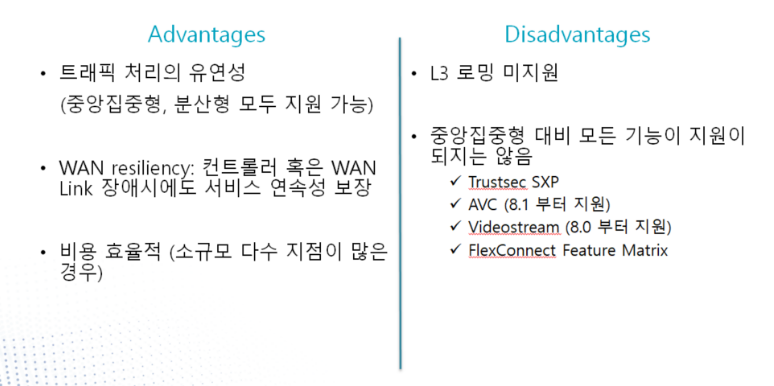

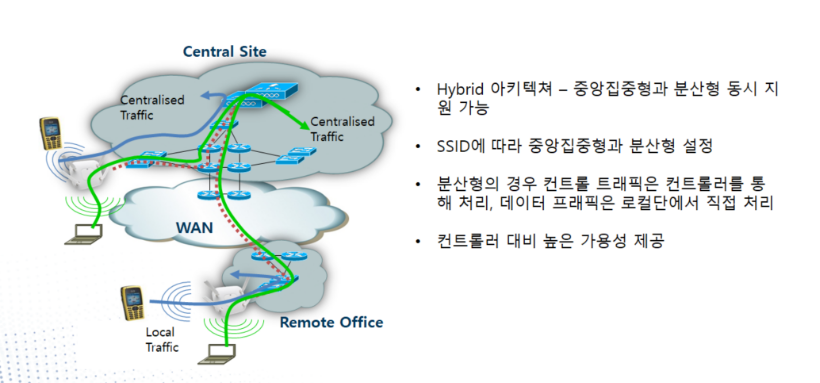

FlexConnect Mode

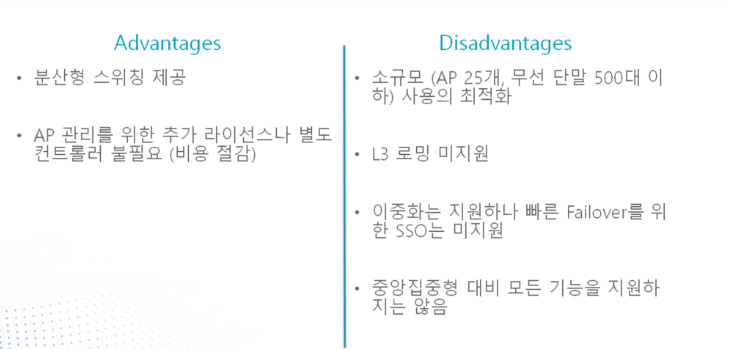

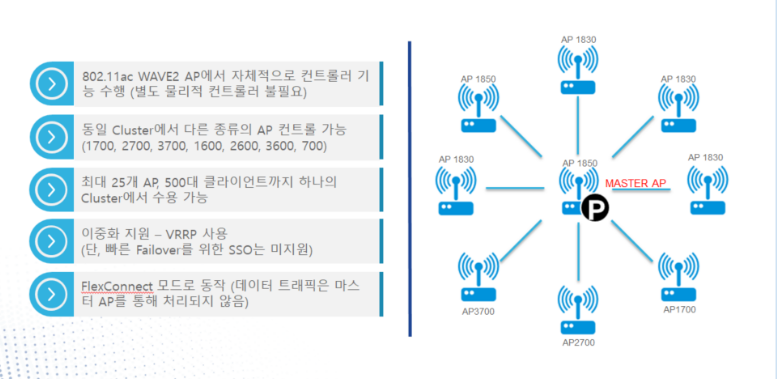

Mobililty Express

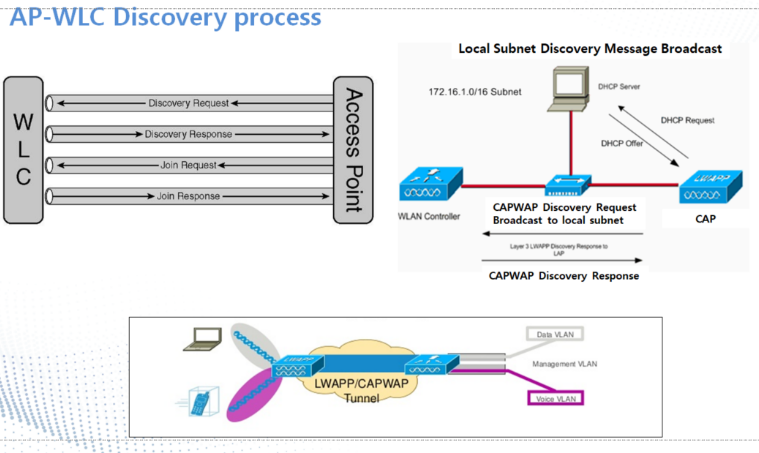

Discovery Process (AP - Controller)

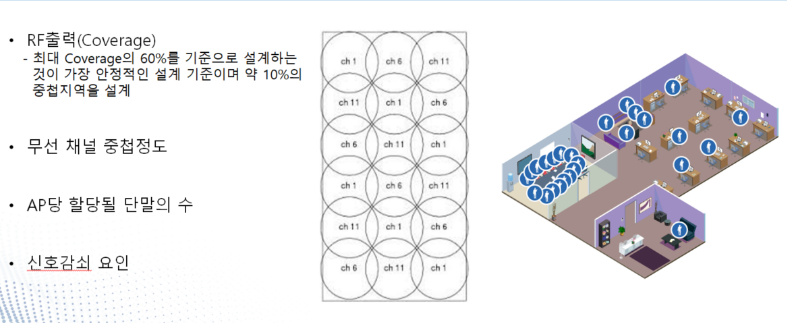

무선 설계 고려사항

3. Cisco 무선

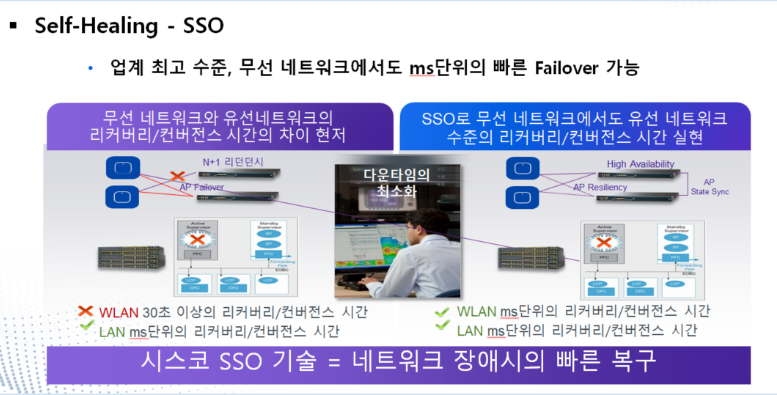

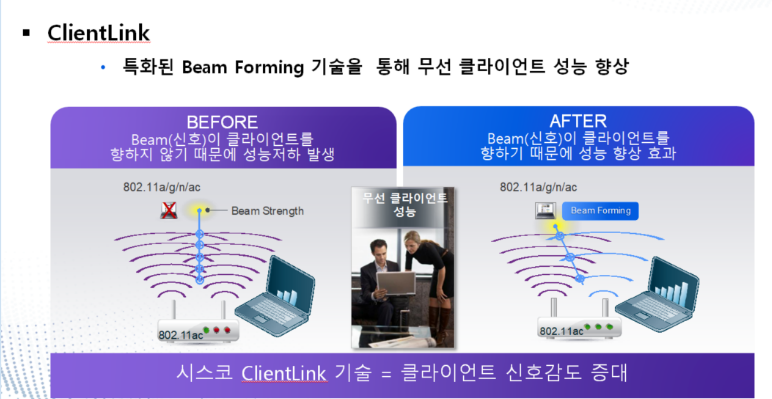

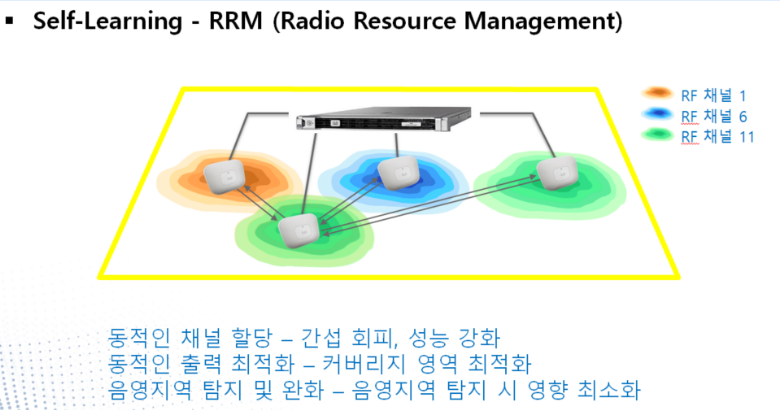

기능 특/장점
