3.1 Interpret the components of routing table
3.1.a. Routing protocol code.
라우팅 프로토콜 : 패킷이 목적지까지 가는 방법을 결정해주는 프로토콜
- static : 사람이 직접 경로를 결정, 라우터는 입력받은 경로로만 패킷 전송
- dynamic : 자동으로 경로가 결정됨
- C - connected : 직접 접속된 네트워크
- S - static
- I - IGRP(Interior Gateway Routing Protocol) : cisco 고유의 IGP 프로토콜, 다른 게이트웨이들과 정보를 교환함으로써 게이트웨이 자신의 라우팅 테이블을 만들 수 있게 해줌
- R - RIP(Routing Information Protocol) : 최소 hop count를 파악하여 라우팅 프로토콜
- B - BGP(Border Gateway Protocol) : 외부 라우팅 프로토콜(EGP)로 AS(관리 도메인)와 AS간 사용되는 라우팅 프로토콜
- D - EIGRP(Enhanced Interior Gateway Routing Protocol) : CIDR(Classless Inter-Domain Routing)이나 VLSM(Variable Length Subnet Mask)과 같은 새로운 네트워크 기술을 지원하지 못하기 때문에 cisco에서는 IGRP를 확장한 EIGRP를 개발
- i - IS-IS : Link State Routiong Protocol의 일종으로 OSPF 와는 매우 유사(OSPF가 다양한 area 지원)
- O - OSPF(Open Shortes Path First)p : 최단 경로 우선 프로토콜
- And more ...
3.1.b Prefix
서브넷 마스크를 간단하게 표시하는 것 -> /후에 network id의 bit 수를 적는다.
ex)
255.0.0.0 /8
255.255.0.0. /16
255.255.255.0 /24
-> 즉, subnet mask를 쓰는 대신에 192.168.10.0/24 이런 식으로 써넣는다.
3.1.c Network mask

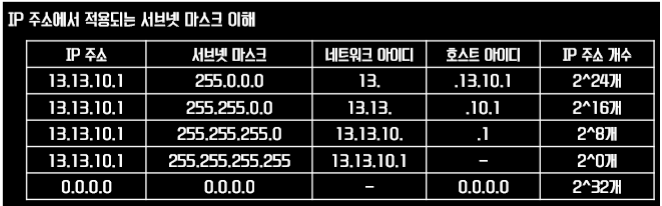

서브넷 마스크(Subnet Mask) : IP 주소에 대한 네트워크 아이디와 호스트 아이디를 구분하기 위해 사용
-> 서브넷은 하나의 독립된 네트워크이기 때문에 서로 나뉘어진 서브넷끼리는 라우터를 통해서만 통신 가능
-> 서브넷 구하는 방법 : ip 주소와 subnet mask를 AND 연산
+ 서브넷 마스크를 만들 때는 이진수로 봤을 때 여러개의 1사이에 0이 오면 안됨!
3.1.d Next hop
- Hop : 각 패킷이 매 노드(또는 라우터)를 건너가는 양상을 비유적으로 표현
- Next hop : 목적지까지 가기위한 바로 다음의 라우터, 각 노드(라우터)는 수신된 패킷의 헤더부분에 있는 주소를 검사하여, 라우팅 테이블에 나타난 최적 경로 및 next hop 라우터 인터페이스를 찾아내어, 패킷을 다음으로 hop할 라우터에게 전달함
- Hop count : 패킷이 거치게 되는 라우터 수
3.1.e Administrative distance(AD 값)
라우터에 다수의 라우팅 프로토콜을 사용하는 경우, 경로의 Administrative distance 값이 가장 작은 경로가 최적 경로로 산출

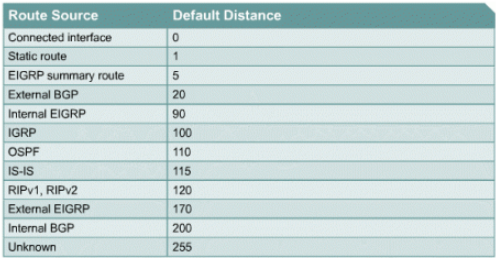

-> 라우팅 프로토콜 기본 Administrative distance 값
-> distance [Administrative distance 값] 명령어로 변경 가능
3.1.f Metric
: 각 프로토콜로 고유하게 갖고 있는 경로설정에 필요한 값
라우터에 동일한 라우팅 프로토콜을 사용하는 경우 Metric이 가장 적은 경로가 최적 경로로 산출

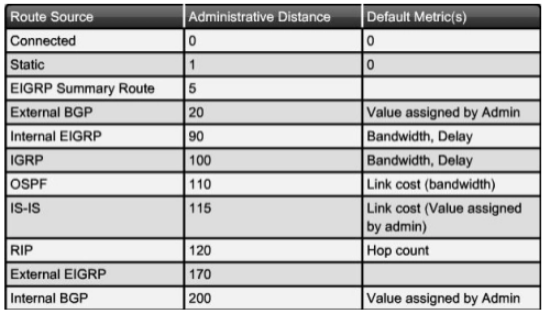

-> 라우팅 프로토콜이 사용하는 Metric
메트릭이 각각 뭔지

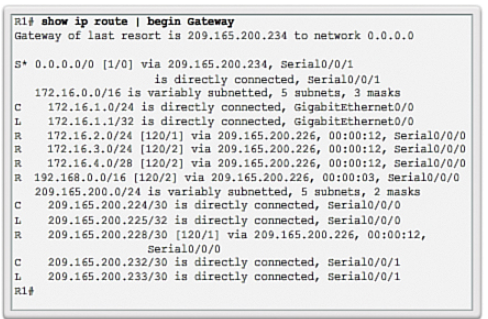

3.1.g Gateway of last resort
Default Route(기본 경로) : 라우팅 테이블에 패킷을 전송하기 위한 경로가 없을 경우, 가장 마지막에 참조하는 경로, 일반적으로 많은 양의 라우팅 경로를 수용할 수 없는 사용자 라우터에서 주로 사용되며, 기본 경로를 이용하여 ISP 업체 라우터로 패킷 전송을 유도
- ip default-gateway a.b.c.d
- ip default-network a.b.c.d
- ip route 0.0.0.0 0.0.0.0 a.b.c.d
