AP(Access Point)
- AP는 무선랜을 구성하는 장치중 하나로, 유선랜과 무선랜을 연결시켜주는 장치이다.
(AP는 Access Point의 약어이나, Wireless Access Point라고 하여 WAP라고도 한다.)
- AP는 대체로 독립형 장치로, 이더넷 허브(Ethernet Hub)나 서버(Server)에 꽂아 사용할 수 있다.
- AP는 휴대폰(Cellular Phone)처럼 사용자의 위치에 따라 하나의 AP에서 다른 AP로 핸드오프(Hand-off : 넘겨주기) 되므로, 사용자가 이동하면서 이동형 무선장치를 사용할 수 있다.
AP (Access Point) 타입
① 브릿지 타입 (Bridge Type)
- 데이터 전송의 중계역할을 하는 기기로 유선랜의 허브에 가까운 기능
② 라우터 타입 (Router Type)
- 라우팅 및 NAT기능 등을 갖춘 기기로, 다른 네트워크(Internet, Private Network 등)의 중매 역할을 하는 기능
AP (Access Point) 기능
① Point to Point
- AP의 브릿지모드(Point to Point)
: AP 에는 브릿지기능이 있다. 보통 Point to Point 연결이라고 지칭하기도 한다.
: 말그대로 지점과 지점을 연결하기 위해 사용하는 통신모드 이다.
: 이 기능 사용시 각 AP는 AD-HOC 모드로 설정되기 때문에 클라이언트 PC의 접속을 지원하지 않는다. (무선 AP로 작동안됨)
: 각각의 AP는 통신이 가능한 위치에 있어야 서로 연결이 된다.
: 두 지점 간의 통신 용도로만 사용이 되기 때문에 브릿지모드라고 부른다.
② Point to MultiPoint (Multi-point Bridge)
- AP의 Multi-point Bridge
: 여러 대의 AP를 서로 연결하는 기능이다.
: Point to Point와 달리 여러대의 AP를 연결할 수 있다.
: 클라이언트 PC의 무선연결을 지원하지 않는다.
③ Repeater
- AP의 Repeater
: Repeater 모드는 무선영역을 확장할 수 있는 기능이다.
: 무선으로 메인 AP와 연결하여 무선영역을 확장할 수 있다.
: 리피터로 설정된 AP는 클라이언트 PC의 연결을 제공하면서 메인에 연결된 AP와도 통신이 가능하다.
: PC의 연결을 제공하지만 AP와 통신도 해야 하기 때문에 대역폭이 줄어들게 된다.
④ Wireless Client
- AP의 Wireless Client
: 유선랜만 장착이 가능한 장치에 연결하여 무선으로 신호를 주고 받을 수 있게 해주는 기능이다.
: 즉, 무선 AP가 무선랜카드로 작동이 된다고 생각하면 된다.
⑤ Acces Point (기본값)
WLC(Wireless LAN Controller)
- 무선 네트워크는 오늘날 필수적인 요소가 되었다. 많은 기업 환경에서 대규모 무선 네트워크를 구축해야 한다.
- Cisco는 Cisco CUWN(Unified Wireless Network) 솔루션의 개념을 제안하여 이러한 대규모 구축을 더욱 쉽게 관리할 수 있도록 지원한다.
- WLC는 CUWN에서 중앙 역할을 수행하는 디바이스이다. 무선 클라이언트의 연결 또는 인증과 같은 액세스 포인트의 기존 역할을 WLC에서 수행한다.
- 통합 환경에서 LAP(Lightweight Access Point)라고 하는 액세스 포인트는 WLC에 등록하고 모든 관리 및 데이터 패킷을 WLC에 터널링하여 무선 클라이언트와 네트워크의 유선 부분 간에 패킷을 전환한다. 모든 컨피그레이션은 WLC에서 수행된다. LAP는 WLC에서 전체 컨피그레이션을 다운로드하고 클라이언트에 무선 인터페이스 역할을 한다.
1) 무선 LAN 컨트롤러는 확장성을 위해 설계되었다.
2) 라이트웨이트 AP 사이의 통신은 LWAPP를 사용하는 2계층 혹은 3계층 인프라에서 일어날 수 있다.

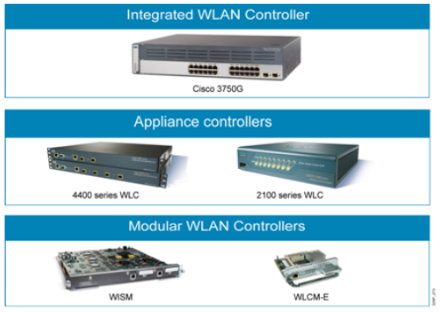

3) 3750G는 25개나 50개의 AP 컨트롤러가 있는 통합형 2RU 스위치이다.
4) 4400 시리즈나 2100 시리즈 WLC는 어플라이언스 기반 컨트롤러이다.
5) WiSM이나 WLCM는 6500 시리즈 스위치나 ISR(Integrated Services Router)에 설치되는 모듈식 컨트롤러이다.
6) 어떤 컨트롤러가 필요한지는 배치할 AP의 개수에 따라 결정한다.
Access/Trunk ports
Access port
: Switch Port에 하나의 VLAN을 할당하여 해당 VLAN끼리만 트래픽이 흐를 수 있도록 하기 위해 지정된 Port를 Access Port라고 한다.
Trunk port
: 하나로 포트로 (수에 제한없이) 모든 VLAN tag가 달린 패킷을 전송할 수 있도록 하기 위해 설정된 포트를 Trunk Port라고 한다.
LAG
- LAG(Link Aggregation Group)는 여러 포트를 함께 연결하는 데 사용된다.
- LAG는 대역폭을 늘리고, 포트 유연성을 높이며, 포트 사용을 최적화하기 위해 두 디바이스 간의 링크 이중화를 제공한다.
- LACP(Link Aggregation Control Protocol)는 IEEE 사양(802.3ad)의 일부로서, 단일 논리적 채널을 형성하기 위해 여러 물리적 포트를 번들로 구성하는 데 사용된다. LACP는 동적 LAG의 어떤 포트가 활성 상태인지 확인하는 데에도 사용된다.
