1.3.Compare Physical Interface and cabling types
1.3. 물리계층, 케이블과 트랜시버
네트워크의 연결에서 가장 중요한 건 물리계층이다.
아무리 나머지 계층의 구성이 잘 되어있어도, 물리계층에서 선이 잘 못 꽂혀있거나, 케이블과 트랜시버 문제가 나타나면 통신이 되지 않는다.
★ 1.3.a.1 Single-mode fiber, Multimode fiber, copper

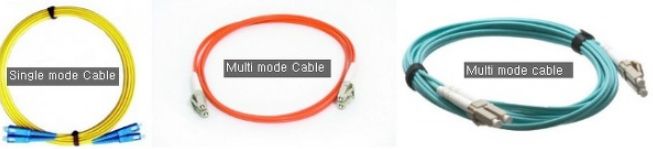

케이블 종류(싱글모드/멀티모드, 총 2가지로 나뉘어짐)
싱글모드 케이블(SM - Single Mode FIber)
: 노란색 케이블 - WAN과 같은 장거리용으로 사용됨
멀티모드 케이블(MM - Multi Mode FIber)
: 주황색, 아쿠아 케이블 - 내부 스위치 간 또는 서버와 스위치 간에 사용됨
주황색(100Mbps - 1km, 1G - 300-400M, 10G -30~50M), 아쿠아(1G -1km, 10G -300M)
★ 1.3.a.2.(+) DAC 케이블과 AOC 케이블

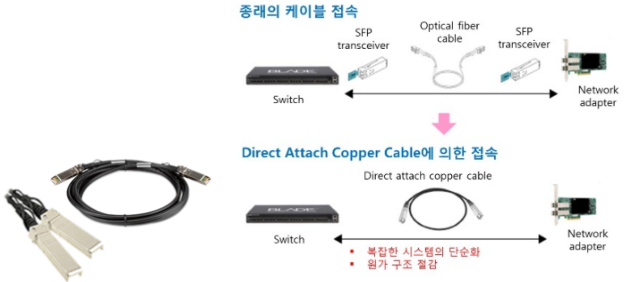

(1) DAC (Direct Attach Copper Cable)
구리선(동축케이블)의 양 단에 광 모듈을 연결하여 일체화 한 것
쌍방향 통신의 이중시리얼 Data Link 사용
Server와 Switch Rack 간의 근거리 고속전송
단거리 접속에 유리함(최대 10M)
"광에서 전기 전환이 없이 신호 전달이 이루어짐"

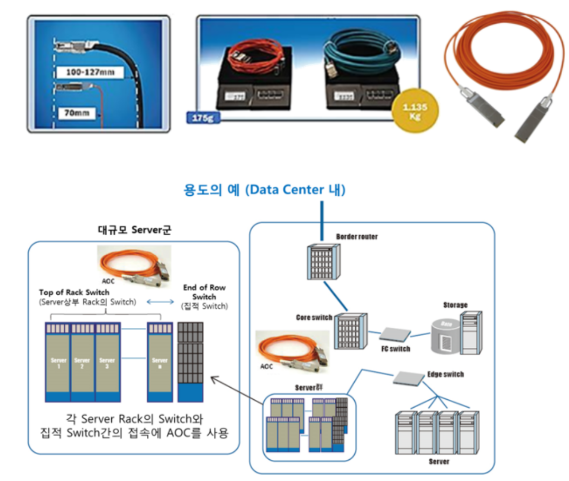

(2) ★ AOC 케이블 (Active Optical Cable)
광케이블의 양 단에 광모듈을 연결하여 일체화 한 것
쌍방향 통신의 이중시리얼 Data Link를 사용
Server와 Switch Rack 간의 고속 대용량 전송
장거리 접속에 유리(최대 100M)
전기 - 광 - 전기로의 신호 전환이 이루어짐
구리선(동선케이블)에 비해 경량이며, 곡선에 유리
1.3.b. Connections (Ethernet shared media and ponit-to-point)

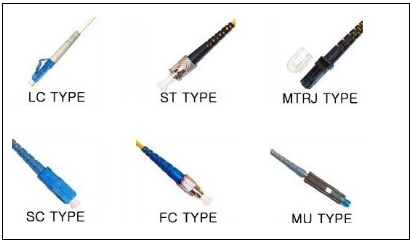

★ LC 형 : 2Gbps가 지원되는 서버와 SAN 스위치, 스토리지에서 채택하고 있는 커넥터 방식이고, SFP Type의 트랜시버에 사용되고 있다.
ST 형 : 원형으로 생겼고, 접속시키면 쉽게 빠지지않고, push 후 돌려서 접속하는 push-pull 타입과 총검 모양의 BNC형 타입이 있으나 요즘은 잘 사용하지 않음.
MTRJ형 : 작은 RJ45에서 사용되는 커넥터로 이더넷 네트워크에 사용.
★ SC 형 : 각형으로 생겼으며 접속이 매우 간편하여 매우 많이 사용하고 push 방식으로 접속하고 크기가 작음, 반사감쇠량이 적고 광심선을 PC(Physical Contact) 연마하여 접속손실을 적게함.
FC 형 : 원형을 나사로 돌려서 고정하는 스크류 나사식 타입의 나사 캡 구조. 진동에 취약하여 저반사손실 응용에 적합하며 주로 catv 설비 연결에 사용됨.
MU 형 : 여러 개의 connector를 동시에 연결이 가능하도록 한 형태로 소형임.
★ 1.3.c. Concepts of PoE
Power of Ethernet
전기신호를 제공하는 이더넷 스위치이다. 연결된 EndPoint는 PoE를 통해 전기를 공급받을 수 있다.
★ 1.3.d. (+) Transceivers

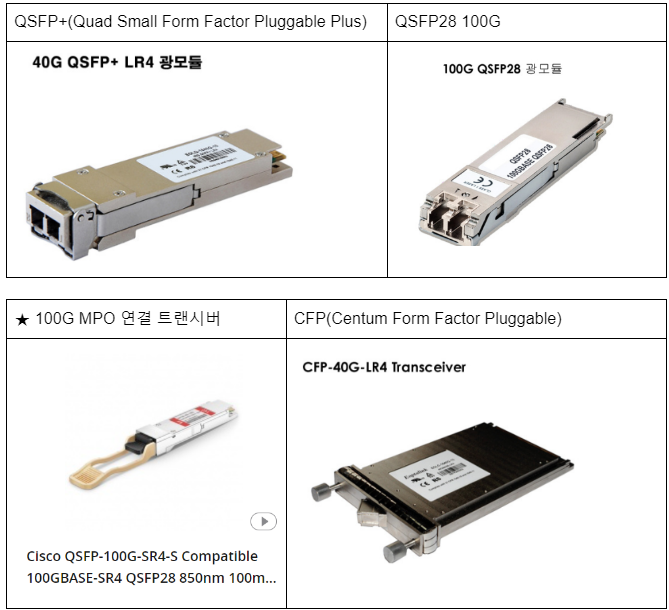

GBIC, SFF, SFP, SFP+, QSFP+, QSFP28, CFP, CFP4, CSFP, XFP 등이 있다.
1. GBIC(Gigabit Interface Converter) - "기가비트 접속 변환기"와 종류
- GBIC은 네트워크 장비들을 Fiber 채널이나, 기가비트 이더넷과 같은 광섬유 기반의 전송시스템이 부탁하기 위한 인터페이스이다.
- GBIC은 직렬 전기 신호들을 직렬 광학신호들로 변환하며, 그 반대로도 변환한다.
- GBIC의 데이터 전송 속도는 대게 1Gbps 이상부터 시작한다.
- GBIC 모듈은 시스템 가동 중에도 교체가 가능하며, 일반적인 커넥터의 형태는 SC와 LC이다.
- 네트워크 장치의 능력들을 결정하기 위해 스위치가 사용할 수 있는 ID 와 시스템 정보를 가지고 있다.
- GBIC의 종류는 크기와 전송거리에 따라서 구분된다.
- SFP = Mini-SBIC이라고도 불린다. 대부분 스위치 장비에서 사용된다.
- Mini-SBIC(SFP)커넥터는 무조건 LC Type의 커넥터를 사용한다.
GBIC 종류
- 1000Base-T : UTP 케이블 (거리제한 100m)
- 1000Base-SX : 근거리(약 2~300m, 멀티노드 광 케이블)
- 1000Base-LX : 중거리(멀티모드 약 500m, 싱그로드 10km)
- 1000Base-ZX : 장거리(수십 km 이상)
GBIC, SFP 공통점, 광신호를 디지털 신호로 바꿔주는 트랜시버다.
차이점 : 크기 차이, SFP는 Mini-GBIC이라고 부른다.

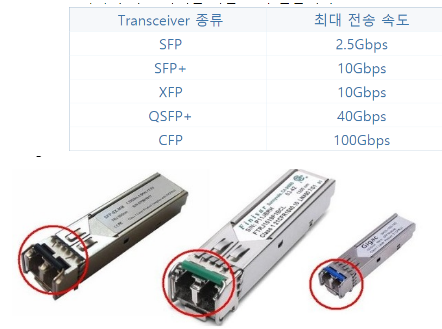

★ (+) 트랜시버(Mini-GBIC) 종류
검은색 : Multi Mode에 사용된 SFP
초록색, 파랑색 : Single Mode 사용되는 SFP

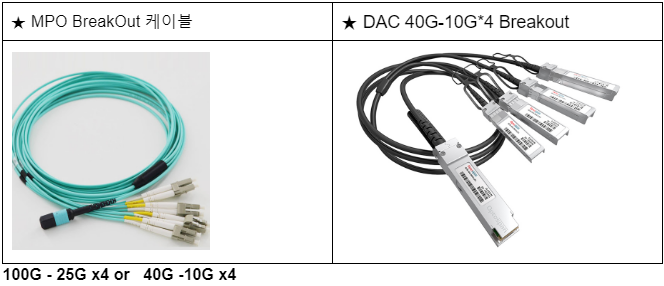

★ 1.3e. (+) 브레이크 아웃 케이블 (Breakout Cable)
여러 미세 케이블들이 하나로 묶여진 케이블에 낱개로 쪼개지고 각자에 커넥터를 부착할 수 있도록 한 구조의 케이블. 팬 아웃케이블이라고도 함.
ex) 10G x 4 ____40G, 25G x 4 ____100G
"MPO Type(Multi-Path Push On Connector)은 40G/100G 지원한다."
