3.5 Describe the purpose of first hop redundancy protocol

3.5 Describe the purpose of First Hop Redundancy Protocol

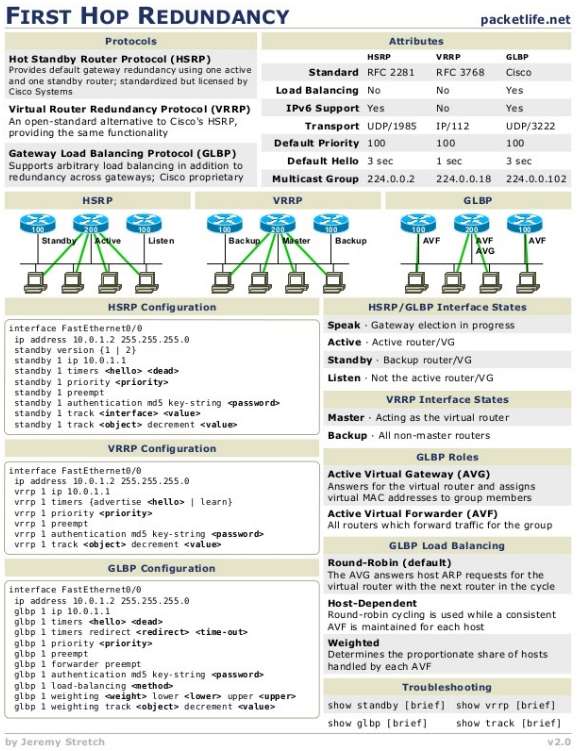

Gateway 이중화 기법

- G/W가 죽었을 경우 다른 장비로 대체할 경우 사용자가 수동으로 바꿔주어야 하는데 이것을 수동으로 처리하지 않고 사용자는 아무런 조치를 취하지 않아도 동작 가능하게 하는 기술

- Virtual G/W IP를 이용하여 G/W 주소 변경 없이 사용가능



① HSRP(Hot Standby Router Protocol)

- 시스코에서 개발한 게이트웨이 이중화 프로토콜이다.

- HSRP는 게이트웨이 역할을 하는 라우터 또는 L3 스위치 간에서 동작한다.

- PC에서는 HSRP가 사용하는 가상의 IP 주소(VIP)를 게이트웨이 주소로 설정한다.

HSRP 장비 중에서 하나가 Active 라우터 역할을 하며, 게이트웨이 주소가 목적지인 프레임을 처리한다.

HSRP Standby 라우터는 Active 라우터를 감시하며 Active 라우터가 다운되면 그 역할을 이어받아 게이트웨이 역할을 계속한다.

② VRRP(Virtual Router Redundancy Protocol)

- HSRP와 마찬가지로 게이트웨이 이중화 프로토콜

- HSRP와 달리 표준이므로 시스코 아닌 다른 업체도 지원하므로 멀티 벤더 환경에서 많이 사용된다.

VRRP에서 게이트웨이 역할을 하는 장비를 Virtual Router Master라고 하고 마스터 라우터 장애 시 역할을 이어받는 장비를 Virtual Router Backup이라고 한다.

③ GLBP(Gateway Load Balacing Protocol)
- HSRP나 VRRP와 같이 게이트웨이 이중화 기능을 제공하면서 별도의 설정 없이 부하 분산 기능을 제공한다.

- HSRP와 같이 시스코에서만 지원하는 프로토콜이다.
